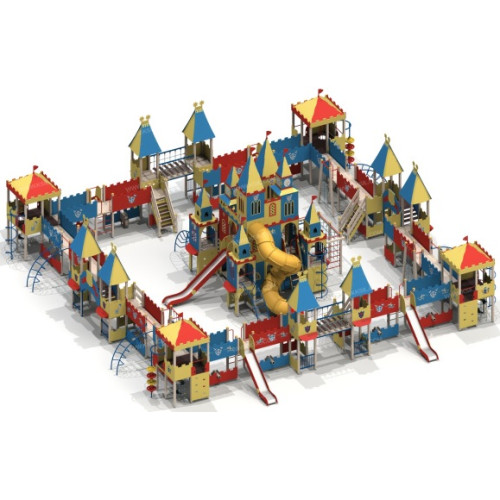

005662 - Детский игровой комплекс «Сказочное королевство»

Габаритные размеры : (ДхШхВ) 21200х19300х8250 мм.
Возрастная группа : от 6 до 12 лет
Материал : Комплекс должен состоять из центральной башни и из 20 – ти последовательно расположенных по сторонам условного квадрата смотровых угловых и оборонительных башен. Смотровые и оборонительные башни должны быть соединены между собой 16-тью прямыми мостами, 2-мя подвесными мостами и 2-мя переходами с подъемом. Центральная башня должна состоять из башни 1 в виде замка с 4-мя угловыми башнями, с вынесенным гимнастическим комплексом. Башня 1 в виде замка, пятиярусная, должна представлять собой конструкцию, состоящую из несущих столбов, установленных в 4 ряда, параллельно друг другу. В рядах должно быть по 4 несущих столба, расположенных на равном расстоянии друг от друга. В верхней части должны быть расположены 4 малых и больших куполов, два из которых с курантами, по периметру башни должны крепиться боковые стенки с окошками и накладными декоративными элементами, стенки с арочными входами с накладными декоративными элементами стилизованные под замок. К башне должны быть пристроены: 2 тоннельные горки, горка прямая, 2 лестницы. Гимнастический комплекс должен представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу. В крайних рядах должно быть по три несущих столба, расположенных на равном расстоянии друг от друга, в среднем ряду один столб. В каждом ряду несущие столбы в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая сетка, проемы гимнастического комплекса должны быть оснащены: шведской стенкой, вертикальной сеткой для лазанья. К угловой башне 2 и к угловой башне 3 с малым куполом, с высотой площадки не менее 1550 мм, должны быть пристроены: боковые стенки с окошками и накладными декоративными элементами, стенки с арочными входами с накладными декоративными элементами стилизованные под замок, радиусный балкон с козырьком, вертикальный шест со спиралью и креплением в виде дуги, перекладины, поручни. К угловой башне 4 и к угловой башне 5 с малым куполом, с высотой площадки не менее 1550 мм, должны быть пристроены: боковые стенки с окошками и накладными декоративными элементами, стенки с арочными входами с накладными декоративными элементами стилизованные под замок, радиусный балкон с козырьком, альпинистская стенка с отверстиями для рук и ног, наклонная лиана, перекладины, поручни. Смотровые угловые башня 6, башня 11, башня 16, башня 21 должны представлять собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу. В крайних рядах должно быть по три несущих столба, расположенных на равном расстоянии друг от друга, в среднем ряду по два столба. К смотровым башне 6 и башне 16, с крышей первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: вертикальный шест с колесами и креплением в виде дуги, альпинистская стенка с отверстиями для рук и ног, перекладины, поручни, фанерные ограждения. К смотровым башне 11 и башне 21, с крышей первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: вертикальный шест со спиралью и креплением в виде дуги, альпинистская стенка с отверстиями для рук и ног, перекладины, поручни, фанерные ограждения. К оборонительным башне 7, башне 10, башне 17 и башне 20 без крыш, с высотой площадки не менее 1550 мм, должны быть пристроены: наклонная лиана, трапециевидная сетка для лазанья, перекладина. Оборонительные башня 8, башня 18, башня 9, башня 19 с крышами второго типа, должны представлять собой конструкцию, состоящую из несущих столбов, установленных в два ряда, параллельно друг другу. В рядах должно быть по 3 несущих столба, расположенных на равном расстоянии друг от друга. К оборонительным башне 8 и башне 18, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, фанерные ограждения, под площадкой должен быть установлен радиусный балкон с козырьком. К оборонительным башне 9 и башне 19, с высотой площадки не менее 1550 мм, должны быть пристроены: фанерные ограждения, под площадкой должен быть установлен радиусный балкон с козырьком. К оборонительным башне 12, башне 15, башне 22 и башне 25 без крыш, с высотой площадки не менее 1550 мм должны быть пристроены: горка прямая, ограждение в виде перекладин, вертикальная лестница. Оборонительные башня 13, башня 14, башня 23, башня 24 с крышами второго типа, должны представлять собой конструкцию, состоящую из несущих столбов, установленных в два ряда, параллельно друг другу. В рядах должно быть по 3 несущих столба, расположенных на равном расстоянии друг от друга. Башни должны иметь две площадки, высотой не менее 1550 мм и не менее 2050 мм. К оборонительным башне 13 и башне 23, должны быть пристроены: лестница, фанерные ограждения, между площадками должен установлен борт с отверстиями для ног, под площадкой должен быть установлен радиусный балкон с козырьком. К оборонительным башне 14 и башне 24, должны быть пристроены: фанерные ограждения, между площадками должен установлен борт с отверстиями для ног, под площадкой должен быть установлен радиусный балкон с козырьком. Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю. Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм. Пол смотровых угловых башен должен быть изготовлен из влагостойкой противоскользящей фанеры толщиной не менее 21 мм. Большой купол и малый купол башен должен состоять из 4-х скатов, обрамлений и декоративного флажка из влагостойкой фанеры толщиной не менее 15 мм и не менее 21 мм. Крыша первого типа должна состоять из 4-х скатов из влагостойкой фанеры толщиной не менее 15 мм, в вершине должен быть установлен декоративный флажок. Нижние грани скатов обрамлены накладными элементами с зубчатой верхней гранью из влагостойкой фанеры толщиной не менее 15 мм. Крыша второго типа должна состоять из 2-х скатов и 2-х фронтонов из влагостойкой фанеры толщиной не менее 15 мм, в вершине должен быть установлены декоративные звезды. Тоннельная пластиковая горка с высотой стартового участка не менее 2550 мм и не менее 3550 мм должна быть выполнена из пластиковых тоннельных сегментов соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции. Горки, с высотой стартового участка не менее 1550 и не менее 2050 мм должны состоять из каркаса, ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины. Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Лестница высотой не менее 2050 мм должна быть оснащена перилами, выполненные из металлической трубы диаметром не менее 33 мм. Ступени лестниц должны быть выполнены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной не менее 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Лестница высотой не менее 1550 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Сетки для лазанья, трапециевидная сетка должны быть выполнены из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм. Перекладины, перекладины шведской стенки, перекладины вертикальной лестницы, ограждение в виде перекладин, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм. Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю. Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса в количестве не менее 6-ти штук должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю. Наклонная лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и П-образных ступенек из трубы диаметром не менее 33 мм. Альпинистская стенка, боковые стенки с окошками, стенки с арочными входами, козырьки, борта между площадками должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Накладные декоративные элементы должны быть выполнены из влагостойкой фанеры толщиной не менее 9 мм. Прямой мост должен состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика с зубчатой верхней гранью и накладными декоративными элементами должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Под мостом должно быть установлено ограждение с зубчатой верхней гранью, к ограждению должны быть пристроены пушки. Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм. Переход с подъемом должен состоять из каркаса, ступенек, площадки, перил. Каркас должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Площадка и ступени должны быть изготовлены из влагостойкой фанеры толщиной не менее 21 мм. Перила выполнены из металлической трубы диаметром не менее 26 мм.
